Em sistemas de tubulação industriais e prediais,Compensadores de tubos(também conhecidas como juntas de expansão ou compensadores flexíveis) servem como componentes cruciais que absorvem movimentos, aliviam o estresse e mantêm a integridade do sistema sob diversas condições operacionais.
No início, aqui está um resumo típico das especificações de um compensador de tubo com fole metálico de alta qualidade:
| Parâmetro | Valor/intervalo típico |
|---|---|
| Diâmetro Nominal (DN) | DN 50 – DN 2400 mm |
| Pressão Nominal | Até 2,5 MPa (ou superior para projetos especiais) |
| Temperatura máxima de operação | Até ~450 °C (ou mais para ligas exóticas) |
| Capacidade de Movimento | Deslocamento axial, lateral e angular (varia de acordo com o projeto) |
| Material do fole | Aço inoxidável (ou ligas de alta temperatura) |
| Terminar conexões | Extremidades soldadas, flangeadas, roscadas ou ranhuradas conforme necessário |
| Vida/Ciclos do Projeto | Projetado para alta contagem de ciclos de fadiga; décadas esperadas quando adequadamente selecionadas |
Esta tabela de especificações enfatiza parâmetros essenciais de projeto, ilustrando o rigor profissional por trás da seleção de produtos. O conteúdo a seguir explora por que os compensadores são importantes, como funcionam e são selecionados e as tendências emergentes que moldam o seu futuro.

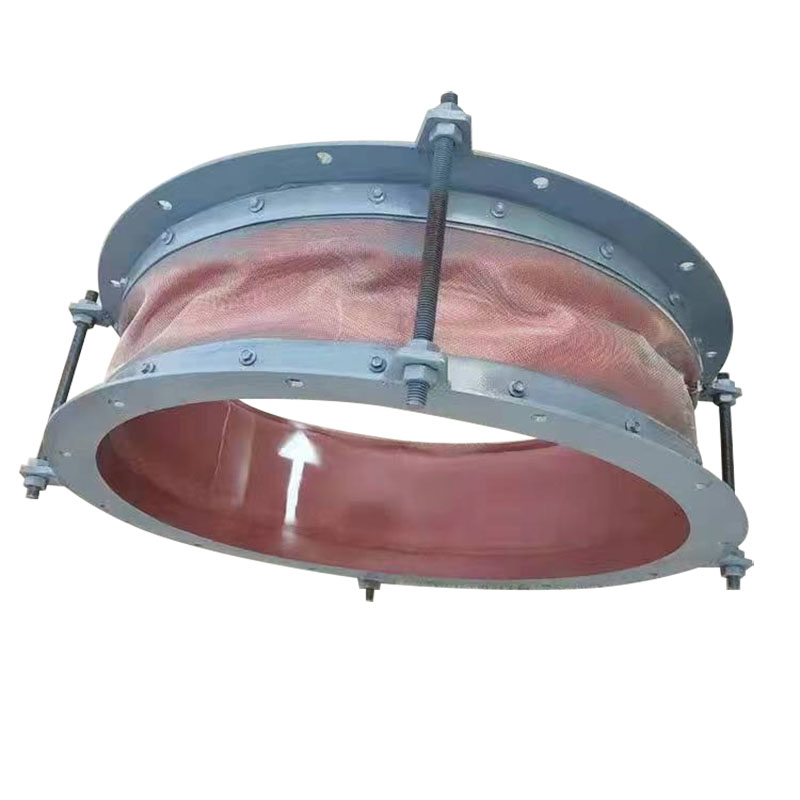

Um compensador de tubo é um dispositivo flexível instalado dentro de um sistema de tubulação para absorver deformações mecânicas devido à expansão térmica, contração, vibração, flutuações de pressão, desalinhamentos, recalques ou atividade sísmica. Na prática, muitos compensadores são construídos com um ou mais foles metálicos (elementos flexíveis corrugados), além de conectores e ferragens de suporte.
Absorver Expansão/Contração Térmica: Evita tensão e deformação do tubo quando mudanças de temperatura causam expansão ou contração.
Isolamento de vibração e choque: Atua como um elemento de amortecimento, reduzindo a transmissão de vibrações ou picos de pressão dos equipamentos (bombas, compressores, etc.) para o sistema de tubulação.
Compensação de Alinhamento: Corrige pequenos deslocamentos ou desalinhamentos que surgem durante a instalação ou devido ao movimento da estrutura.
Mitigação de Tensão: Reduz tensões em suportes, flanges, válvulas e equipamentos, localizando a absorção de movimento.
Acomodar assentamento ou deslocamento sísmico: Ajuda a manter a integridade sob deslocamento de fundação ou ação sísmica, permitindo deslocamento controlado.
Assim, o compensador torna-se um “amortecedor” estrutural que protege as partes rígidas do sistema de tubulação contra danos e falhas, localizando a flexibilidade onde necessário.
As tubulações invariavelmente enfrentam tensões mecânicas decorrentes de ciclos de temperatura, flutuações de pressão e cargas dinâmicas. Sem acomodação adequada, essas tensões podem causar rachaduras por fadiga, vazamentos ou falhas catastróficas. O compensador é a solução de engenharia que alivia essas tensões e melhora a robustez do sistema.
Redução do estresse e longevidade
Ao absorver a expansão e a contração, os compensadores evitam o acúmulo de tensão térmica em tubos, válvulas e juntas, prolongando assim a vida útil.
Compacidade e eficiência de espaço
Em comparação com longos circuitos de expansão ou curvas, os compensadores proporcionam absorção de deslocamento em um pacote compacto.
Cargas estruturais mais baixas
O dispositivo reduz a transferência de carga para âncoras ou estruturas de edifícios, diminuindo a necessidade de suportes superdimensionados.
Layout simplificado do sistema
Com a compensação flexível localizada, o projeto da tubulação se torna mais simples, reduzindo a complexidade.
Controle de ruído e vibração
A mitigação de vibração e pulsação ajuda a reduzir os níveis de ruído e protege equipamentos sensíveis.
Adaptabilidade a condições variáveis
Um compensador bem selecionado pode lidar com deslocamentos multidirecionais (axial, lateral, angular).
Economia de custos ao longo do ciclo de vida
Embora o custo inicial seja mais elevado do que as ligações rígidas, as poupanças decorrentes da redução da manutenção, do tempo de inatividade e do retrabalho muitas vezes justificam a despesa.
Potenciais limitações a considerar
A faixa de compensação é finita – o movimento superdimensionado além do projetado é prejudicial.
O impulso de pressão deve ser gerenciado, especialmente para tipos axiais.
O custo de projetos de alto ciclo e alta temperatura pode aumentar substancialmente.
A instalação, o alinhamento e o suporte adequados são essenciais para o desempenho; a aplicação incorreta leva ao fracasso precoce.
Dadas estas compensações, o uso de um compensador deve ser justificado por uma tensão térmica completa e uma análise mecânica. Em muitas aplicações – especialmente em usinas de energia, petroquímicas, HVAC e instalações industriais – os benefícios superam significativamente o custo incremental.
Compensadores Axiais
Manuseie apenas alongamento/compressão axial. Ideal para percursos retos com pontos fixos bem definidos.
Compensadores Laterais
Acomodar deslocamento lateral; tirantes frequentemente usados para controlar forças de movimento.
Compensadores Angulares
Projetado para flexionar em um ângulo em torno de um ponto de articulação.
Compensadores Universais (Multi-Belows)
Combine flexibilidade axial + lateral + angular em uma unidade — útil em geometrias de tubulação complexas.
Equilibrado por pressão (equilibrado por impulso)
A geometria interna neutraliza o impulso de pressão, reduzindo a carga nas estruturas de ancoragem.
Os foles e as peças de conexão devem ser selecionados de aço inoxidável, ligas de níquel ou outros materiais compatíveis com fluido, temperatura e condições ambientais.
Em sistemas corrosivos ou de alta temperatura, podem ser utilizadas ligas exóticas (Inconel, Hastelloy) ou revestimento.
Estime o deslocamento total esperado (axial, lateral, angular) ao longo dos ciclos de temperatura. Selecione um projeto que ofereça margem e alta capacidade de fadiga de ciclo.
Certifique-se de que a pressão e a temperatura nominais do compensador correspondam ou excedam as condições do sistema, com margens de segurança.
Escolha extremidades soldadas, flangeadas, ranhuradas ou roscadas para combinar com seu sistema. Confirme se há espaço de instalação suficiente (inclusive para movimentação futura). Permitir acesso para inspeção e manutenção.
A ancoragem externa e a orientação adequadas evitam flexões ou empenamentos indesejados do compensador. Podem ser necessárias restrições para limitar o deslocamento ou controlar os caminhos da carga.
O elemento de fole flexiona (dobra ou desdobra) em resposta a alterações no comprimento do tubo ou mudanças de alinhamento.
Nos movimentos axiais, as dobras comprimem-se ou estendem-se, absorvendo o deslocamento.
No movimento lateral ou angular, o fole dobra ou torce de acordo (dependendo do projeto).
Tirantes ou guias externas podem controlar a direção da força e evitar a extensão excessiva.
Tubos-guia internos, mangas ou reforços podem ser usados para reduzir a turbulência do fluxo e limitar a exposição do fole às forças do fluido.
Alinhamento: Certifique-se de que o compensador esteja alinhado com a tubulação para evitar carga lateral.
Âncoras e Guias: Instale âncoras, guias e restrições conforme desenhos de projeto.
Teste de movimento: Antes do comissionamento, mova o compensador em seu curso completo para verificar a folga.
Pré-carga térmica: Às vezes, uma pré-compressão fria é aplicada para centralizar o compensador em sua faixa.
Suporte: O compensador deve ser apoiado como parte do projeto da tubulação para evitar flacidez.
Soldagem/Flangeamento: Utilize técnicas adequadas de soldagem e flangeamento, evitando distorções.
Inspeção Visual Regular: Procure rachaduras, deformações ou sinais de fadiga.
Verificações de vazamentos: observe se há vazamentos em torno de soldas ou juntas.
Monitoramento de ciclo: registre o número de ciclos e compare com a vida útil do projeto.
Monitoramento de vibração: Certifique-se de que os níveis de vibração permaneçam dentro dos limites aceitáveis.
Planejamento de substituição: com base no desgaste, planeje a substituição antes da falha.
Limpeza: Mantenha o fole e o ambiente livre de detritos que possam atrito ou abrasão.
Compensadores Inteligentes/Habilitados por Sensor
Incorporação de extensômetros, sensores de deslocamento ou sensores de monitoramento de integridade para prever fadiga e alertar a manutenção.
Ligas e revestimentos avançados
Utilização de materiais de alto desempenho (ligas de níquel, revestimentos cerâmicos) para ambientes extremos (fluidos supercríticos, agressivos).
Projetos compactos de vários eixos
Novas geometrias permitem maior flexibilidade em espaços menores para instalações apertadas.
Aplicações de Manufatura Aditiva
Uso de peças de transição impressas em 3D ou elementos geométricos complexos para otimizar o desempenho.
Integração com Gêmeos Digitais e Análise Preditiva
Monitoramento do comportamento do compensador em operação ao vivo e integração aos gêmeos digitais da planta para manutenção preditiva.
À medida que os mercados avançam no sentido de eficiências mais elevadas, pressões/temperaturas mais elevadas e margens mais estreitas, os compensadores devem evoluir. Sistemas como centrais eléctricas ultra-supercríticas, reactores químicos avançados e novas aplicações energéticas (por exemplo, sistemas de hidrogénio) impõem requisitos mais exigentes. O compensador do futuro deve não apenas flexionar de forma confiável, mas também fornecer feedback de diagnóstico e integrar-se perfeitamente em sistemas inteligentes.
Os fabricantes e grupos de P&D estão investindo pesadamente em análises de ciclo de vida, sensores, novos materiais e modularização de sistemas compensadores. A procura está a crescer em energias renováveis, GNL, transmissão de hidrogénio, sistemas energéticos distritais e produção avançada. O foco está mudando da pura robustez mecânica para sistemas inteligentes e integrados.
P: Como determinar se devo usar compensador axial, lateral ou angular?
R: Calcule os deslocamentos esperados em cada direção com base na expansão térmica do tubo, tolerâncias de alinhamento, deslocamento de suporte ou recalque. Se a maioria for axial, um compensador axial pode ser suficiente. Se houver desalinhamento lateral ou angular, considere um compensador lateral, angular ou universal de acordo. A análise avançada (elementos finitos, análise de tensão) geralmente orienta esta decisão.
P: O que acontece se um compensador operar além da faixa de movimento projetada?
R: Operar além dos limites do projeto pode causar fadiga do metal, empenamento, tensão excessiva em foles ou conectores e eventual falha (rachaduras ou vazamentos). Compromete gravemente o ciclo de vida e pode levar a um colapso repentino e catastrófico. Portanto, as margens e restrições de segurança do projeto são críticas.
Os compensadores de tubos são fundamentais para sistemas de tubulação resilientes e eficientes, oferecendo alívio de tensões, amortecimento de vibrações e correção de alinhamento. A combinação certa de materiais, capacidades de movimentação e integração de sistemas é fundamental para o desempenho a longo prazo. Com o surgimento de sistemas inteligentes e a demanda por maior eficiência operacional, o compensador está evoluindo – não apenas como um componente mecânico passivo, mas como um ativo inteligente e monitorado em redes de tubulação modernas.
À medida que a indústria avança,Fushuocontinua comprometida em fornecer soluções de compensadores avançados e de alta qualidade, adaptadas para aplicações exigentes. Explore a colaboração e a personalização da solução —Contate-nospara descobrir o compensador ideal para as necessidades do seu sistema.
