Os modernos sistemas de tubulação industrial devem suportar altas pressões, temperaturas flutuantes, vibrações e exposição química, mantendo a confiabilidade a longo prazo. À medida que as indústrias evoluem, a demanda por soluções avançadas que reduz os custos de manutenção, melhoram a eficiência e estendem a vida útil do serviço continua a aumentar. Uma das respostas mais eficazes para esses desafios é oCompensador de tubo não metálico.

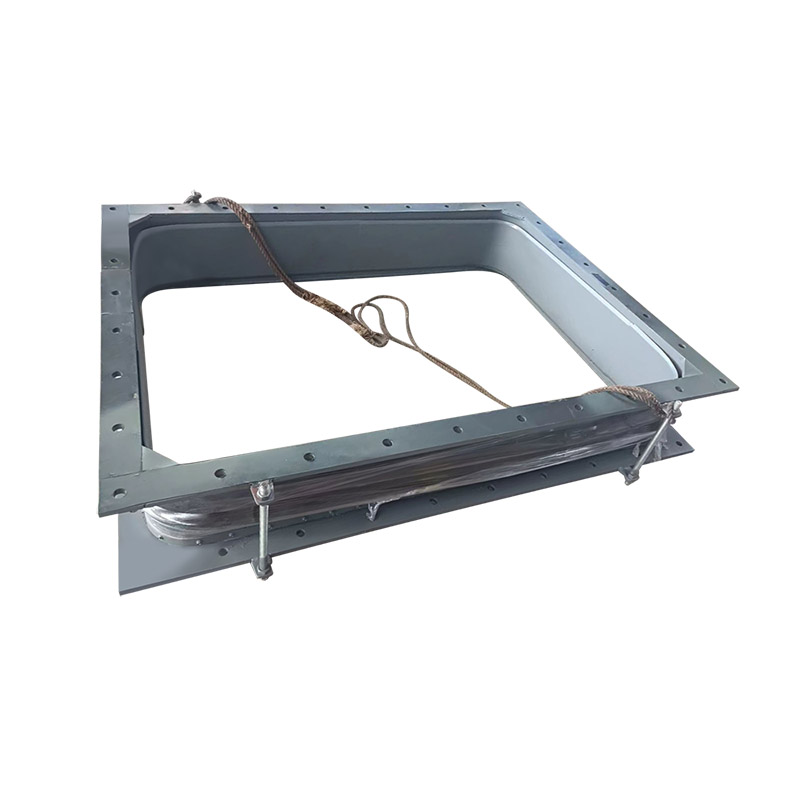

Um compensador de tubo não metálico, também conhecido como articulação flexível ou articulação de expansão, é projetado especificamente para absorver movimento, vibração e expansão térmica em pipelines sem depender de materiais metálicos rígidos. Diferentemente dos compensadores metálicos tradicionais, que podem corroer ou fadiga sob condições operacionais agressivas, os projetos não metálicos usam materiais compostos, como borracha, PTFE ou tecido reforçado. Essa construção garante excelente durabilidade, flexibilidade e resistência química.
Flexibilidade: eles absorvem facilmente o deslocamento axial, lateral e angular causado por expansão térmica, assentamento do solo ou mudanças estruturais.
Resistência à corrosão: Ao contrário do aço, os materiais não metálicos não enferrujam ou se degradam quando expostos à água, ácidos, álcalis ou produtos químicos industriais.
OMANDO DE VIBRAÇÃO: Eles reduzem significativamente o ruído e a vibração em bombas, compressores e turbinas.
Construção leve: mais fácil de manusear, instalar e manter em comparação com alternativas metálicas pesadas.
Eficiência de custos: menores custos de instalação e requisitos de manutenção reduzidos os tornam um investimento econômico a longo prazo.
Os compensadores de tubos não metálicos são amplamente utilizados em indústrias como geração de energia, petroquímicos, tratamento de água, processamento de alimentos, produtos farmacêuticos e HVAC. Sua versatilidade lhes permite se adaptar às aplicações de oleodutos de alto desempenho e cotidiano.
A função principal de um compensador de tubo não metálico é compensar o movimento do pipeline e proteger os sistemas contra danos. Quando os oleodutos se expandem devido ao calor ou mudança devido a flutuações de vibração e pressão, as juntas rígidas transmitiriam estresse ao equipamento conectado. Um compensador absorve essas forças, impedindo rachaduras, vazamentos ou desgaste prematuro.
Absorvendo expansão térmica
À medida que os pipelines aquecem, eles se expandem. Os compensadores não metálicos acomodam essa mudança de comprimento sem transferir a tensão para componentes adjacentes.
Isolamento de vibração
Bombas, sopradores e compressores geram vibrações. As juntas flexíveis absorvem esse movimento, reduzindo os níveis de fadiga e ruído.
Compensando o desalinhamento
O alinhamento perfeito em tubulações longas é raro. Os compensadores não metálicos permitem pequenos desvios sem comprometer a integridade do sistema.
Selagem contra mídia corrosiva
Os compensadores de borracha linhados ou de borracha resistem a fluidos agressivos, garantindo operação segura e sem vazamentos.
Faixas de energia: Gerencie linhas de gás de combustão de alta temperatura e tubulações de água de resfriamento.
Instalações petroquímicas: fornecem resistência a ácidos corrosivos, solventes e hidrocarbonetos.
Abastecimento e tratamento de água: Usado em estações de bombeamento para reduzir a vibração e compensar o movimento do solo.
Alimentos e bebidas: os compensadores de grau higiênico lidam com água, vapor e líquidos com segurança.
Sistemas HVAC: absorve o movimento do edifício e reduza a vibração nos sistemas de aquecimento e resfriamento.
| Parâmetro | Opções de especificação |
|---|---|
| Opções de material | EPDM, NBR, neoprene, borracha natural, revestido de PTFE, reforçado com tecido |
| Faixa de temperatura | -40 ° C até +200 ° C, dependendo do material |
| Classificação de pressão | Pn6, pn10, pn16, pn25 lahoa |
| Capacidade de movimento | ± 20 mm axial, lateral ± 35 mm, angular ± 15 ° (varia de acordo com o projeto) |
| Tamanhos | DN25 - DN3000 (personalizável) |
| ENCONSTRAÇÕES | Conexões flangeadas, rosqueadas ou personalizadas |
| Aplicações | Água, vapor, óleo, produtos químicos, gases, pasta, HVAC |
Ao combinar o material correto, a classificação de pressão e o tamanho, os compensadores de tubos não metálicos fornecem serviço confiável, mesmo nos ambientes operacionais mais exigentes.
Escolher o compensador certo envolve mais do que apenas escolher um tamanho. É necessária uma avaliação detalhada das condições operacionais, tipo de mídia e fatores ambientais para garantir a máxima eficiência e segurança.
Características médias
Identifique se o sistema lida com água, petróleo, gás, pasta ou produtos químicos.
Selecione um material resistente ao produto químico ou fluido específico.
Temperatura e pressão
Altas temperaturas podem exigir materiais PTFE ou EPDM.
Verifique se a classificação de pressão corresponde aos requisitos do sistema para evitar falhas prematuras.
Necessidades de absorção de movimento
Calcule movimentos axiais, laterais e angulares esperados.
Escolha um design que possa acomodar o deslocamento máximo.
Ambiente de instalação
A colocação interna vs. externa afeta a seleção de material.
Para exposição a UV ou ozônio, são preferidos compostos resistentes ao clima como o EPDM.
Padrões de conformidade
Em indústrias de alimentos, bebidas ou farmacêuticos, os compensadores devem atender aos padrões FDA ou higiênicos.
Para sistemas de água, podem ser necessárias certificações WRAS ou NSF.
Garante vida útil mais longa com menos substituições.
Melhora a segurança, reduzindo o risco de vazamentos e falhas.
Otimiza a eficiência através do controle de vibração e compensação térmica.
Reduz os custos operacionais minimizando o tempo de inatividade.
Q1: Quanto tempo duram os compensadores de tubos não metálicos?
R: A vida útil depende das condições operacionais, tipo de material e práticas de manutenção. Sob condições padrão, um compensador de alta qualidade pode durar de 5 a 10 anos. Em ambientes mais exigentes, são necessárias inspeções regulares para maximizar a vida útil do serviço.
P2: Como faço para manter compensadores de tubos não metálicos?
R: A manutenção de rotina envolve inspecionar rachaduras na superfície, verificar as conexões do flange e monitorar o vazamento. A limpeza com agentes leves e evitar a exposição a objetos nítidos ou torção excessiva ajudará a prolongar a vida útil do compensador. A substituição deve ser agendada no primeiro sinal de desgaste para evitar falhas no sistema.
À medida que as indústrias buscam maior eficiência e sustentabilidade, os compensadores de tubos não metálicos estão desempenhando um papel cada vez mais importante. Seu design leve, resistência à corrosão e adaptabilidade os tornam ideais para sistemas modernos que devem lidar com processos de energia tradicional e renovável.
Materiais ecológicos: Desenvolvimento de compostos recicláveis e ambientalmente seguros.
Monitoramento inteligente: integração com sensores de IoT para rastrear o desgaste, pressão e movimento em tempo real.
Faixa de temperatura estendida: PTFE avançado e projetos compostos, permitindo maior desempenho em condições extremas.
Engenharia personalizada: designs específicos do setor, adaptados a aplicações exclusivas, como plantas de dessalinização, terminais de GNL e instalações biofarmacêuticas.
A mudança em direção a infraestrutura sustentável, regulamentos de segurança mais rigorosos e sistemas de alta eficiência garante que os compensadores não metálicos permaneçam centrais para futuras soluções de engenharia. Eles oferecem adaptabilidade e confiabilidade incomparáveis em comparação às alternativas metálicas tradicionais, tornando -as uma pedra angular da inovação de oleodutos.
NoFushuo, Somos especializados na produção de compensadores de tubos não metálicos de alta qualidade projetados para atender aos padrões globais mais exigentes. Com técnicas avançadas de fabricação, materiais duráveis e controle rigoroso de qualidade, nossos produtos oferecem desempenho excepcional entre as indústrias. Se seu projeto envolve geração de energia, processamento químico ou tratamento de água, nossa equipe fornece soluções personalizadas que prolongam a vida útil do serviço e melhoram a confiabilidade do sistema.
Para especificações detalhadas, consultas técnicas ou consultas em massa,Contate-nosHoje para saber como o Fushuo pode suportar suas necessidades de tubulação industrial.
