Como um componente -chave para aliviar a expansão e contração térmica e deslocamento de vibrações dos tubos,compensadores de tubossão divididos em categorias com base em princípios de remuneração e cenários de aplicação. Diferentes tipos de projetos são projetados em torno da "redução da tensão do tubo" para formar um sistema de produtos adequado para várias condições de trabalho.
Os compensadores axiais são a categoria mais básica. Eles absorvem o deslocamento axial dos tubos através da expansão axial e contração de fole. Eles têm uma estrutura compacta e são adequados para tubos retos. A quantidade de compensação de uma única unidade pode atingir 50-300 mm e o nível de pressão cobre 0,6-4,0mPa. Eles são frequentemente usados em sistemas de água de aquecimento e ar condicionado. Quando instalados, eles precisam ser combinados com suportes -guia para controlar o desvio radial.
Os compensadores transversais atingem a compensação de deslocamento através da flexão transversal de fole, que é adequada para tubos com desvios laterais (como dobras). Ele adota uma estrutura de dobradiça ou anel universal, que pode absorver deslocamentos laterais de 100-500 mm, possui forte capacidade de anti-instabilidade, é amplamente utilizada em tubos de óleo de longa distância e pode lidar efetivamente com desvios de tubulação causados pelo assentamento da fundação.
Os compensadores angulares são compostos por um silencioso único ou múltiplo. Eles compensam o deslocamento no canto do tubo através de deslocamento angular. Eles são frequentemente usados em layouts de tubo em forma de L e em forma de z. O ângulo de compensação pode atingir ± 15 °. Quando usado com um suporte fixo, ele pode reduzir a concentração de tensão na curva do tubo. É particularmente comum em tubos de processo de plantas químicas.
Os compensadores da manga são compostos por um tubo do núcleo e uma concha externa. Eles absorvem o deslocamento através do deslizamento axial. A quantidade de compensação pode atingir mais de 1000 mm e é adequada para tubos de grande diâmetro (DN500-DN3000). No entanto, o preenchimento de vedação precisa ser mantido regularmente. É usado principalmente em tubos de água com boa qualidade de água e é amplamente utilizado em tubos municipais.

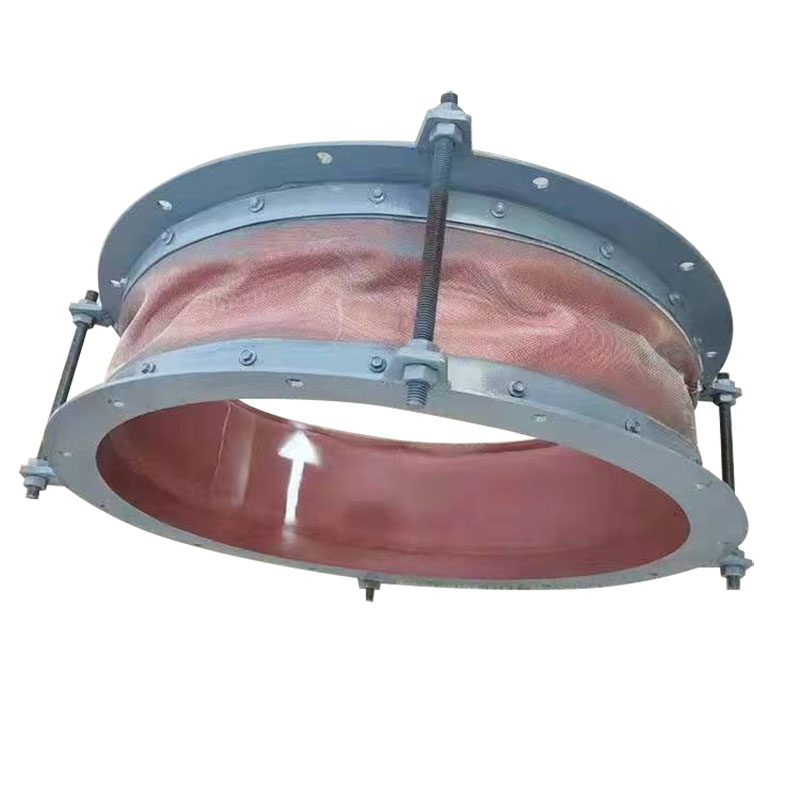

Compensadores não metálicos são feitos de materiais flexíveis, como tecidos e borracha. Eles têm uma ampla faixa de resistência à temperatura (-196 ℃ a 1200 ℃), podem absorver o deslocamento multidimensional e ter um bom desempenho de redução de choque e ruído. Eles são adequados para cenas com forte corrosão e alta vibração, como chaminés de usina e tubos de escape químico, mas a capacidade de rolamento de pressão é baixa (geralmente ≤0,6MPa).
A seleção de vários tipos de compensadores precisa ser julgada de forma abrangente em combinação com meios de tubo, pressão, temperatura e deslocamento. O tipo axial é adequado para um pequeno deslocamento retotubos,Os tipos transversais e angulares são adequados para layouts complexos de tubos, o tipo de manga é adequado para cenários de deslocamento grandes e o tipo não metálico se concentra na resistência à corrosão e na absorção de choques. A seleção razoável pode reduzir a taxa de falha do sistema de tubos e prolongar a vida útil do equipamento, que é uma parte importante do projeto de engenharia de tubos.
